Pompe à vide intelligente
Spécialiste des outils HVAC/R
& des pompes à vide MODE D’EMPLOI
POMPE À VIDE DE GRANDE QUALITÉ
g• D!iZH
®
Une technologie innovante
Pompe à vide Intelligente - Pour réaliser une pompe à vide intelligente dotée d'une technologie essentielle,
d'une qualité exceptionnelle afin de satisfaire les besoins des clients, DSZH a lancé une importante série de
pompes à vide intelligentes, plus pratiques et plus fiables pour aider ses clients à terminer leurs travaux, et
à obtenir un vide plus précis. Merci d'avoir choisi des produits de la série DSZH, plus pratiques, intelligents
et fiables.
sr D!!iZH e Les pompes à vide intelligentes à double étage sont un équipement de base utilisé pour
évacuer les contenants étanches, pour la maintenance de l'équipement de refroidissement (réfrigérants
incluant du HPC, HCFC, HFC, tels que le R32/R290/R600/R1234YF/R22/R410A, etc), les machines
d'impression, les emballages sous vide, l'analyse de gaz, les industries de thermoformage. Elles sont
également utilisées comme pompes de secours pour tous les types d'équipements de pompes à vide élevé.
Caractéristiques
1. Électrovanne intégrée et système de flux anti-retour du chemin d'huile lorsque l'alimentation est coupée.
2. Aucune étincelle, ce qui permet de l'utiliser avec des réfrigérants inflammables et tous les autres réfrigérants.
3. Moteur cc sans balai, grande vitesse, évacuation stable et puissante, compact, à faible bruit.
4. Vacuomètre mécanique intégré, numérique en option.
5. Cylindre de pompe intégré, vide ultime élevé et précis.
6. Modèle renforcé et poignée pour un transport facile.
Une technologie innovante
TABLE DES MATIÈRES
Schémas structurels ............................................1-3
Instructions et consignes de sécurité ....................4-6
Manuel de la pompe à vide ..................................7-9
Calibrage du vacuomètre ...................................9-10
Dépannage et garantie.......................................... 11
Copyright ............................................................. 12
AVERTISSEMENT DE SÉCURITÉ
Afin d’éviter des lésions personnelles, il convient de lire attentivement le présent manuel
et de suivre les instructions :
Portez des lunettes de protection lors de l’utilisation de réfrigérants ;
Ne touchez pas directement le réfrigérant ;
Pour éviter tout risque de choc électrique, tout l’équipement doit être mis à la terre.
Une technologie innovante
Afin de mieux connaître les principaux composants de la pompe à vide DSZH,
nous vous fournissons un schéma simplifié.

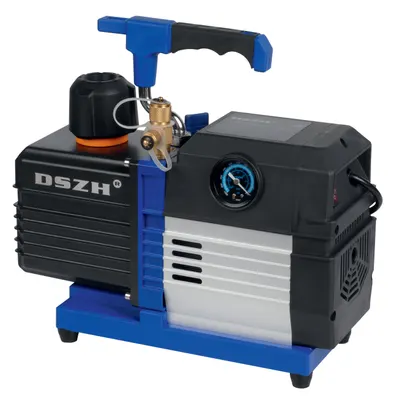

Pompe à vide Intelligente vue extérieure :
Orifice Orifice
Orifice de remplissage Capot Orifice de remplissage Capot
de sortie d’air d’huile Poignée supérieur de sortie d’air d’huile Poignée supérieur
Réservoir Réservoir
Sortie Sortie
d’huile d’huile
d’alimentation d’alimentation
Indicateur Capot Indicateur Capot
de niveau d’huile arrière de niveau d’huile arrière
Orifice Orifice
d’évacuation d’huile d’évacuation d’huile
Vacuomètre Vacuomètre
Électrovanne intégrée Électrovanne intégrée
Plaque de base Plaque de base
Patin Capot avant Orifice Carter Patin
en caoutchouc Capot avant Orifice Carter
d’entrée d’air en caoutchouc d’entrée d’air
Une technologie innovante
Paramètres techniques
Pompe à vide intelligente (avec vacuomètre numérique)
WK-6iBM WK-8IBM WK-12iBM
Article n° WK-10Si WK-12Si CLI02360 CLI02362 WK-10iBM CLI02366
Débit 10,5 CFM - 297l/min 12,5 CFM - 354 l/min 6,5 CFM - 184 l/min 8,5 CFM - 241 l/min 10,5 CFM - 297 l/min 12,5 CFM - 354 l/min
Nombre d’étages 1 1 2 2 2 2
2 Pa 2 Pa 2 x 10 -1 Pa 2 x 10 -1 Pa 2 x 10 -1 Pa 2 x 10 -1 Pa
Vide ultime
60 microns 60 microns 15 microns 15 microns 15 microns 15 microns
Orifice d’entrée 1/4“ & 3/8“ 1/4“ & 3/8“ 1/4“ & 3/8“ 1/4“ & 3/8“ 1/4“ & 3/8“ 1/4“ & 3/8“
Capacité d’huile 600 ml 600 ml 550 ml 550 ml 600 ml 600 ml
Dimensions 315 x 136 x 312 mm 315 x 136 x 312 mm 315 x 136 x 312 mm 315 x 136 x 312 mm 315 x 136 x 312 mm 315 x 136 x 312 mm
Poids 11 kg 11 kg 11,5 kg 11,5 kg 11,5 kg 11,5 kg
Pompe à vide intelligente (avec vacuomètre mécanique)
WK-12BM
Article n° WK-8S WK-10S WK-12S WK-6BM WK-8BM WK-10BM CLI02354
Débit 8,5 CFM - 241 l/m 10,5 CFM - 297 l/m 12,5 CFM - 354 l/m 6,5 CFM - 184 l/m 8,5 CFM - 241 l/m 10,5 CFM - 297 l/m 12,5 CFM - 354 l/m
Nombre d’étages 1 1 1 2 2 2 2
2 Pa 2 Pa 2 Pa 2 x 10 -1 Pa 2 x 10 -1 Pa 2 x 10 -1 Pa 2 x 10 -1 Pa
Vide ultime
60 microns 60 microns 60 microns 15 microns 15 microns 15 microns 15 microns
Orifice d’entrée 1/4“ & 3/8“ 1/4“ & 3/8“ 1/4“ & 3/8“ 1/4“ & 3/8“ 1/4“ & 3/8“ 1/4“ & 3/8“ 1/4“ & 3/8“
Capacité d’huile 600 ml 600 ml 600 ml 550 ml 550 ml 600 ml 600 ml
Dimensions 315 x 136 x 312 mm 315 x 136 x 312 mm 315 x 136 x 312 mm 315 x 136 x 312 mm 315 x 136 x 312 mm 315 x 136 x 312 mm 315 x 136 x 312 mm
Poids 11 kg 11 kg 11 kg 11,5 kg 11,5 kg 11,5 kg 11,5 kg
Une technologie innovante
Paramètres techniques
Pompe à vide intelligente double étage Pompe à vide intelligente simple étage
Article n° WK-2BM - 3G-CBM-00658 WK-3BM WK-4BM- CLI02352 Article n° WK-2S WK-3S WK-4S WK-5S
2,5 CFM 3,5 CFM 4,5 CFM 2,5 CFM 3,5 CFM 4,5 CFM 6,5 CFM
Débit Débit
71 L/MN 99 L/MN 127 L/MN 71 L/MN 99 L/MN 127 L/MN 184 L/MN
Nombre d’étages 2 2 2 Nombre d’étages 1 1 1 1
2 x 10 -1 Pa 2 x 10 -1 Pa 2 x 10 -1 Pa 2 Pa 2 Pa 2 Pa 2 Pa
Vide ultime Vide ultime
15 microns 60 microns 60 microns 60 microns 60 microns 60 microns 60 microns
Puissance ¼ HP 1/3 HP ½ HP Puissance ¼ HP 1/3 HP 1/3 HP ½ HP
Orifice d’entrée 1/4“ & 3/8“ 1/4“ & 3/8“ 1/4“ & 3/8“ Orifice d’entrée 1/4“ & 3/8“ 1/4“ & 3/8“ 1/4“ & 3/8“ 1/4“ & 3/8“
Capacité d’huile 320 ml 300 ml 300 ml Capacité d’huile 340 ml 300 ml 300 ml 300 ml
Dimensions 296 x 130 x 265 mm 315 x 136 x 312 mm 315 x 136 x 312 mm Dimensions 267,5 x 130 x 265 mm 267,5 x 130 x 265 mm 267,5 x 130 x 265 mm 267,5 x 130 x 265 mm
Poids 6 kg 6 kg 7 kg Poids 5,3 kg 5,9 kg 5,9 kg 6,1 kg
Une technologie innovante
Préparation avant utilisation
1. Vérifiez que l’alimentation électrique est conforme à la tension et à la fréquence indiquées sur la plaque signalétique
du produit ;
2. Assurez-vous que l’interrupteur est éteint avant le branchement de la pompe ;
3. Remplissage de l’huile de la pompe ;
1. Dévissez le bouchon de remplissage d’huile ou le capot
d’évacuation, et remplissez avec l’huile pour pompe à vide
spécifiée pour ce produit, comme indiqué sur la figure suivante :
faites attention au niveau d’huile figurant sur le regard,
et faites l’appoint…
