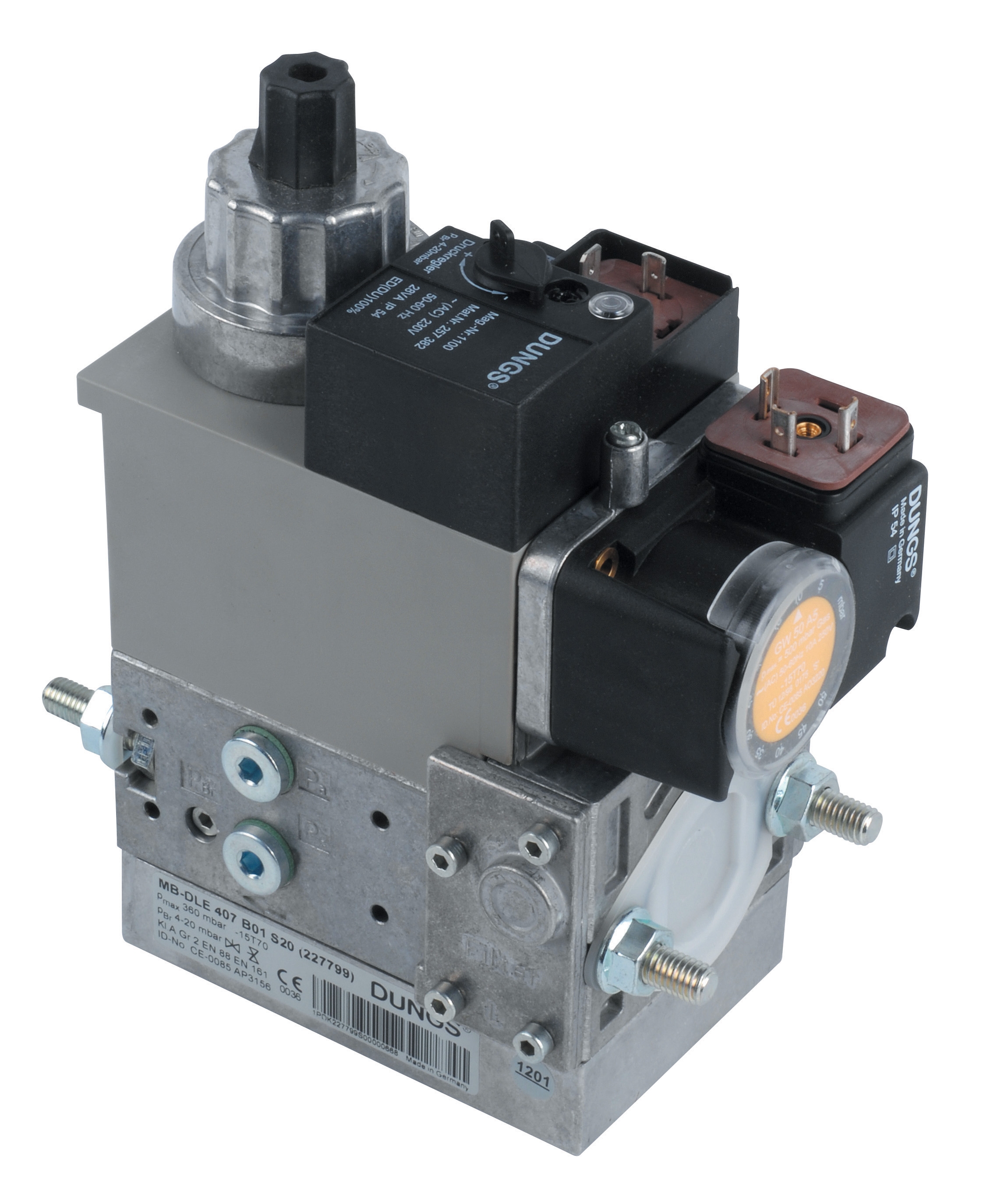

Dungs MBDLE 412 B01.S20 valve

GasMultiBloc® Ensemble de régulation et de sécurité Fonctionnement à une allure MB-D(LE) 405 - 412 B01 7.21 Technique Le système modulaire permet de proposer des Le GasMultiBloc® DUNGS intègre dans un solutions personnalisées notamment avec une même bloc compact le filtre, le régulateur, prise externe pour l'allumage en relation avec la les vannes et les pressostats. commande séparée des deux vannes ainsi que des composants tels que: système de contrôle d'étan- - filtration: filtre fin chéité, pressostat mini/maxi, limiteur de pression - un régulateur et deux vannes : B01 et contact de fin de course sur vanne 2. - deux vannes à ouverture rapide - une vanne à ouverture rapide et une Application vanne à ouverture lente Le système modulaire autorise les solutions per- - électrovannes jusqu'à 360 mbar (36 kPa) sonnalisées dans les domaines de la sécurité et selon DIN EN 161 classe A groupe 2 de la régulation des installations à gaz. Convient - réglage précis de la pression de sortie aux gaz des familles 1, 2 et 3 ainsi qu'à d'autres par régulateur proportionnel DIN EN 88 fluides neutres en phase gazeuse. Printed in Germany • Edition 02.10 • Nr. 217 845 classe A groupe 2 - débits élevés avec faible chute de pres- Homologations sion Certificat d‘essai de type CE conformément - bobine à courant continu niveau de à la directive CE sur les appareils à gaz: perturbation N MB-…405-412 B01 CE-0085 AP 3156 - réglage du débit principal sur vanne V2 Certificat d‘essai de type CE conformément - temporisation hydraulique à l'ouverture à la directive CE relative aux équipement - raccords à brides taraudés au pas du sous pression: gaz ISO 7/1 MB-…405-412 B01 CE0036 - montage simple, poids et encombre- Homologations dans d‘autres grands pays ment réduits consommateurs de gaz. 1…6 Fonctionnement Flux de gaz Coupe MB-DLE... 1. Lorsque les vannes V1 et V2 sont fer- 19 mées, la chambre A est sous pression 20 d'admission jusqu'au double siège de 17 18 la vanne V1. 2. Le pressostat min. est relié à la chambre A par le canal D. Si la pression d'admis- sion est supérieure à la valeur de consi- 11 gne réglée sur le pressostat, celui-ci commute sur le coffret de contrôle gaz. 3. Après autorisation par le coffret de contrôle gaz, les électrovannes V1 et 10 D 16 V2 s'ouvrent. 9 15 Le flux de gaz est alors admis dans les 8 14 7 13 espaces A, B et C du MultiBloc. 6 12 5 V1 V2 Mode de fonctionnement de l'ensemble 4 vanne - régulateur sur la vanne V1 3 p1 p2 2 A B C Un régulateur à pression d'admission com- 1 21 pensée (unité de régulation de pression) 22 est intégré dans la vanne V1. E L'induit 7 n'est pas relié au clapet double de la vanne (V1) 3. A l'ouverture, l'induit 7 tend le ressort de fermeture (V1) 5 et libère le clapet double de la vanne (V1). Lorsque P1 L1 Mp la vanne se ferme, l'induit agit directement N 1 Unité de régulation de pression 9 Bobine V1 Réglage : surP1 L1le clapet Mp N double de la vanne (V1). P2 L2 2 Filtre fin 10 Pressostat gaz 17 - Pression gaz pa La tension du ressort de régulateur 8 (res- 3 Clapet double V1 11 Branchement électrique 18 - Débit principal sort de traction) avec la vis de réglage 17 4 Bride de raccordement 12 Clapet double V2 19 - Course rapide détermine la pression de sortie avant la 5 Ressort de fermeture V1 13 Ressort de fermeture V2 20 Frein hydraulique vanne V2. 6 Corps de vanne 14 Induit V2 21 Membrane de travail La pression de sortie agit par l'ouverture 7 Induit V1 15 Bobine V2 22 Membrane de E sur la membrane de travail 21 du régu- 8 Ressort de régulateur 16 Boîtier de bobine compensation lateur. Lorsque le réglage est réalisé, il y a équilibre des forces entre la tension du Prises de pression ressort de réglage et la pression exercée 3 4 5 sur la membrane de travail. 0 2 pe pa pBr La membrane de compensation permet d'assurer la fonction de fermeture rapide de la vanne V1 et d'obtenir un réglage de 1 6 grande qualité. 1 Mode de fonctionnement de la vanne V2 0 3 4 5 pe pa pBr L'induit 14 de la vanne V2 est relié au clapet 2 double de la vanne (V2) 12. A l'ouverture, l'induit 14 tend le ressort de pression 13. L'ouverture maximale de vanne peut se régler en limitant la course de l'induit à 6 1 6 l'aide du système de réglage du débit 0 Couvercle du filtre 0 principal 18. 1,3,4,6 Bouchon fileté G 1/8 Ouverture minimale (course résiduelle) 2 Prises de mesure de la vanne 0,5 - 1,0 mm 5 Bouchon M4 Le débit principal se règle en tournant le 5 34 43 5 disque de réglage ou, le cas échéant, le frein hydraulique. La caractéristique d'ouverture, Branchement électrique ouverture rapide ou lente selon le cas, est influencée par le réglage de la course rapide P1 19 sur le frein hydraulique situé. Mp S 20/S 50 L1 N P1 Mp P2 Fonction fermeture L1 N L2 MP N En cas d'interruption de l'alimentation élec- 1 trique des bobines les électrovannes V1 et V2 actionnées par leur ressort se ferment 2 en moins d'une seconde.…
